Фундаменты и подвалы: Гидроизоляция от грунтовых вод, защита заглубленных конструкций

Фундаменты и подвалы: гидроизоляция от грунтовых вод и защита заглубленных конструкций

Введение: почему фундамент требует особой защиты

Заглубленные конструкции находятся под постоянным воздействием грунтовых вод, капиллярного подсоса и сезонных деформаций почвы. Бетон без защиты постепенно разрушается: арматура ржавеет, появляются трещины, через которые вода попадает в подвальные помещения. Одна обработка полимерными мастиками защищает конструкцию на весь срок службы фундамента, сохраняя его прочность и герметичность десятилетиями.

Компания Си Би Ай (C B I) с 2004 года поставляет материалы для гидроизоляции фундаментов и подвалов: полимерные мастики, праймеры, грунтовки и защитные покрытия. Все материалы доступны в каталоге продукции. Рекомендации в статье основаны на технических картах производителя и 20-летнем опыте применения материалов в условиях российского климата.

4.4.1. Виды гидроизоляции фундаментов и подвалов

По способу нанесения

На объектах применяются три основные технологии, каждая из которых решает свой набор задач. Выбор схемы зависит от условий строительства, уровня грунтовых вод и возможности раскопки периметра здания.

По типу применяемых материалов

• Полимерные мастики создают бесшовную эластичную полимерную мембрану на поверхности конструкции
• Праймеры и грунтовки подготавливают поверхность, связывают пыль и повышают адгезию мембраны
• Защитные покрытия предохраняют мембрану от механических повреждений и агрессивных сред
• Полиуретановые герметики (Эластосил ПУ, Эластобонд) для герметизации швов, трещин и примыканий

4.4.2. Гидроизоляция снаружи: основная схема

Почему наружная изоляция эффективнее

Правильная гидроизоляция подвала всегда начинается снаружи. Это основной контур защиты, который предотвращает контакт грунтовых вод с самой конструкцией. Наружная мембрана работает на прижим: давление воды прижимает её к стене, а не отрывает. При этом бетонная стена остаётся сухой, не промерзает и не разрушается циклами заморозки-оттаивания.

Порядок работ при наружной гидроизоляции

Шаг 1: Раскопка периметра. Откапываем фундамент до подошвы, оставляя рабочую зону шириной 0,8-1,2 м. Котлован защищаем от дождевой воды.

Шаг 2: Очистка поверхности. Снимаем грунт, старые битумные покрытия, высолы. Расшиваем трещины и каверны, заделываем их ремонтным составом.

Шаг 3: Грунтование. Полимерный праймер наносим валиком до полного закрытия пор бетона. На пылящих и слабых основаниях делаем 2 слоя.

Шаг 4: Армирование критических зон. Углы, холодные швы бетонирования, стыки блоков ФБС и вводы труб усиливаем армирующей тканью с мастикой.

Шаг 5: Нанесение полимерной мембраны. Мастику наносим в 2-3 слоя с расходом 1,5-2,0 кг/м². Каждый следующий слой наносим после полимеризации предыдущего, с проверкой «на отлип».

Шаг 6: Защитное покрытие и обратная засыпка. Мембрану защищаем геотекстилем или плитами ЭППС, чтобы камни засыпки не прокололи слой. Засыпаем с трамбовкой послойно.

Схема пирога наружной гидроизоляции

4.4.3. Гидроизоляция изнутри: ремонтная схема

Главное правило: гидроизоляция должна работать на прижим

Существует основное и неотъемлемое правило устройства надёжного и долговечного гидроизоляционного покрытия: «Гидроизоляция должна работать на прижим». Если по какой-либо причине невозможно смонтировать гидроизоляцию с наружной стороны конструкции, то работы производятся изнутри, по внутренней поверхности пола и стен.

Проникающая гидроизоляция блокирует поры бетона и останавливает поступление воды извне. Но при появлении новых трещин в бетонной конструкции такая гидроизоляция уже не работает, и влага вновь поступает внутрь подвальных или подземных сооружений.

Обмазочная гидроизоляция обладает хорошей адгезией, но при нанесении на внутренние поверхности стен или полов работает «на отрыв». Влага, поступающая по капиллярам или трещинам извне, накапливается под мембраной, что негативно сказывается на адгезии и приводит к частичному или полному отслаиванию гидроизоляционного слоя.

Система «Праймер WB»: адгезия + механическое крепление

Технология применения системы «Праймер WB» сочетает в себе адгезионные свойства обмазочной гидроизоляции и надёжность механического крепления. В результате образуется прочная бесшовная мембрана, фиксированная к поверхности стен не только за счёт мощной адгезии, но и за счёт механического крепления при помощи дюбель-гвоздей.

По стенам используется смесь Праймера WB с кварцевой мукой. По полу - мастики с последующей укладкой плитки или стяжки, которая создаёт прижимной слой и компенсирует давление грунтовых вод.

Система «Праймер WB» предназначена для гидроизоляции тоннелей, подвалов, подземных паркингов и гаражей, которые подвергаются давлению воды извне, а также для восстановления железобетонных конструкций. Подобрать материалы системы можно в каталоге продукции.

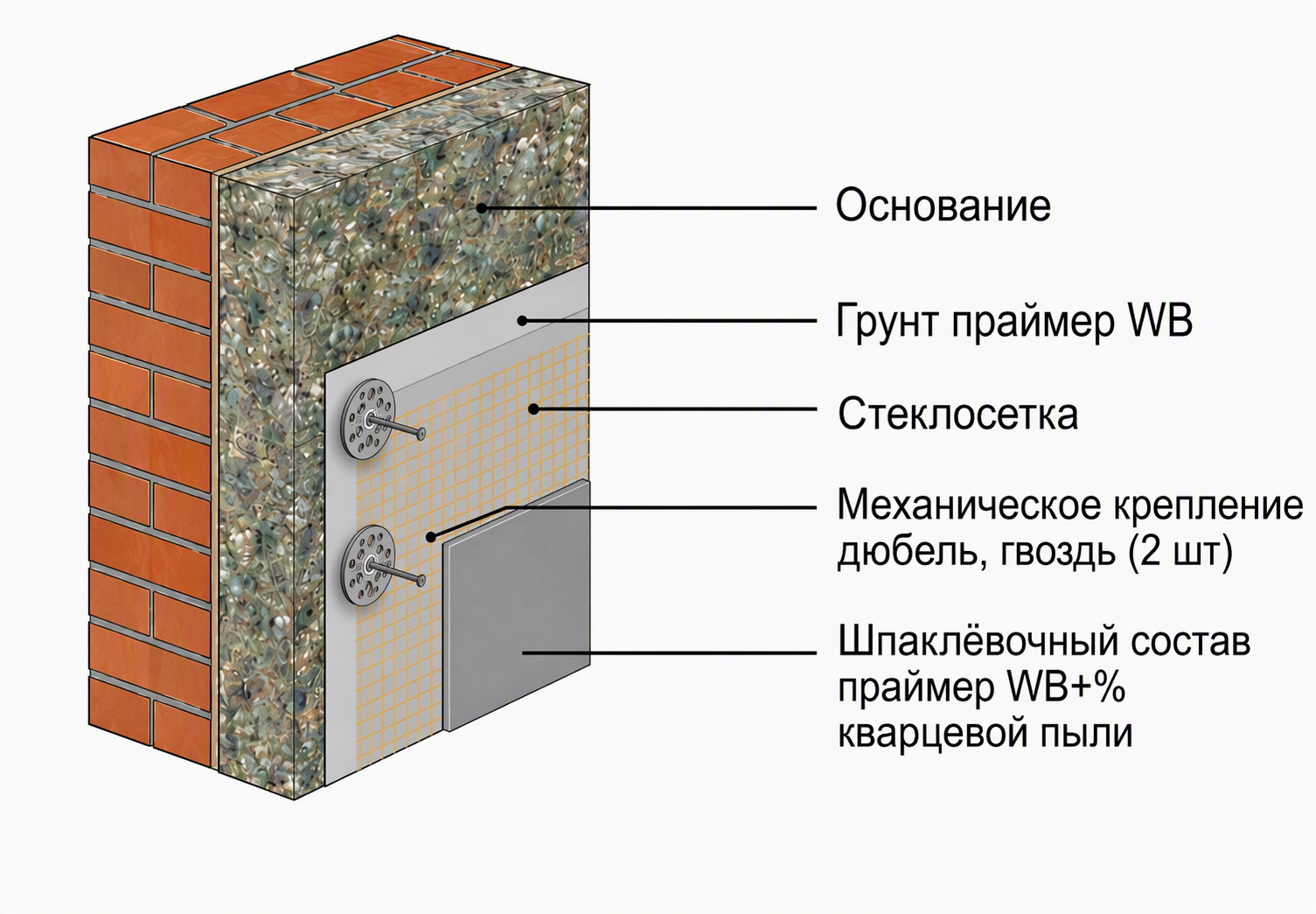

Устройство гидроизоляции стен подвального помещения

1. Поверхность стен очистить от пыли, грязи, старой штукатурки, краски и др. Швы расшить и тщательно очистить от остатков шовного материала (раствор, герметик и др.).
2. Подготовить, согласно инструкции, Праймер WB в качестве грунтовки. Меховым валиком нанести готовую смесь на поверхность стен, швов и трещин.
3. Подготовить, согласно инструкции, Праймер WB в качестве шпаклёвки. Полученным ремонтным составом при помощи шпателя заполнить швы, трещины, сколы и прочие неровности.
4. Закрепить механически при помощи дюбель-гвоздей штукатурную сетку по всей поверхности, чтобы она не провисала.
5. Согласно инструкции подготовить новый замес Праймера WB в смеси с кварцевой мукой для шпаклевания и при помощи шпателя приступить к нанесению, следя за тем, чтобы вся сетка была покрыта смесью.
6. После высыхания шпаклевочной смеси Праймера WB с кварцевой мукой можно приступать к финишной отделке.

Суммарный расход Праймера WB составляет 0,8-1,0 кг/м².

Гидроизоляция пола подвального помещения

При обработке пола для компенсации давления грунтовых вод гидроизоляционная мембрана «пригружается» либо укладкой плитки, либо бетонной стяжкой. Это позволяет создать «отсечку» и полностью защитить подвальные помещения от проникновения влаги.

1. Подготовка основания

Основание должно быть чистым, без пыли, грязи, следов старых покрытий, трещин, сколов, остатков штукатурки, следов ржавчины и т.д. Трещины и сколы очищаются, расшиваются, грунтуются и заполняются шпаклёвочной смесью (Праймер WB + 50% кварцевой пыли или песка мелкой фракции) или полиуретановым герметиком Эластосил ПУ. Внимательно осматриваются места сопряжения стен и пола: обнаруженные трещины расшивают, грунтуют и заполняют герметиком Эластосил ПУ.

2. Нанесение праймера

На подготовленную поверхность, согласно инструкции, наносится Праймер VL или WB (в зависимости от влажности и пористости основания, а также температуры нанесения). После полимеризации праймера (проверять «на отлип») наносится мастика.

3. Нанесение мастики

На отгрунтованную сухую поверхность нанести, согласно инструкции, слой мастики (цвет мастики - контрастный цвету основания). Наносить плотной кистью (места сопряжения) и меховым валиком (полиакриловым или полиамидным, высота ворса 11-12 мм, но не поролоновым!). После полимеризации слоя (проверить «на отлип») нанести следующий слой мастики. Расход мастики на все слои - не менее 1,2 кг/м². Расход на один слой - 0,3-0,4 кг/м².

Мастика наносится по всей поверхности пола с заходом на стены около 10-15 см.

4. Финиш

На последний свеженанесённый слой мастики пробрасывается сухой кварцевый песок мелкой фракции. После полимеризации мастики удаляются неприлипшие песчинки. Затем приступают к укладке плитки либо стяжки.

4.4.4. Защита от грунтовых вод

Когда грунтовые воды становятся проблемой

Гидроизоляция подвала от грунтовых вод обязательна при высоком уровне грунтовых вод (УГВ). Без защиты вода создаёт гидростатическое давление на стены и пол, которое достигает нескольких тонн на квадратный метр. Обычные обмазочные материалы не выдерживают такого давления и отслаиваются. Решение: эластичная полимерная мембрана с армированием и обязательный пристенный дренаж.

Комплексный подход к защите

Гидроизоляция подвала от воды - это всегда комплекс мер, а не один материал. Система включает:

• Наружную или внутреннюю полимерную мембрану
• Пристенный дренаж для отвода грунтовых вод
• Дренажную подушку под плитой пола (щебень + геотекстиль)
• Горизонтальную отсечку на уровне цоколя
• Ливневую канализацию по периметру здания

Без дренажа мембрана работает под постоянным давлением, и её ресурс снижается. Дренаж снимает давление, и мембрана служит заявленный срок 25-50 лет.

Схема защиты при высоком УГВ

4.4.5. Гидроизоляция от грунтовых вод: технологии нанесения

Подготовка основания

Правильная гидроизоляция подвала от грунтовых вод начинается с качественной подготовки поверхности. Бетон должен быть прочным, без цементного молочка и рыхлых участков. Стены блоков ФБС требуют особого внимания: каждый стык - это потенциальное место протечки. Стыки армируем полиэфирной тканью и перекрываем тремя слоями мастики.

Нанесение полимерной мембраны

Мастику наносим валиком или кистью в 2-3 слоя. Каждый слой толщиной 0,5-0,8 мм. Расход: 1,5-2,0 кг/м² на готовую мембрану. Суммарная толщина сухого покрытия не менее 1,5 мм, на участках с высоким давлением до 2 мм.

Работа при высоком УГВ изнутри

Гидроизоляция подвала изнутри от грунтовых вод требует усиления всех критических зон. Холодные швы бетонирования расшиваем на глубину 20 мм, заделываем ремонтным составом и армируем тканью. Стыки между полом и стенами оформляем галтелями радиусом 30-50 мм. Вводы труб герметизируем эластомерным герметиком с «воротниками» из мастики.

4.4.6. Гидроизоляция изнутри от грунтовых вод: особенности

Проблема отрицательного давления

При гидроизоляции изнутри вода в подвале поступает под давлением грунта. Мембрана в этом случае работает на отрыв, что требует максимальной адгезии к основанию. Праймер наносим в 2 слоя, чтобы полностью закрыть поры бетона. Адгезию проверяем тестовыми участками: надрыв мембраны должен происходить по телу, а не по границе с основанием.

Комплексная схема для действующих подвалов

Гидроизоляция подвала изнутри от грунтовых вод выполняется по следующей схеме:

1. Просушка подвала с использованием тепловых пушек
2. Устранение активных течей быстросхватывающимися смесями
3. Очистка стен и пола от высолов и старой отделки
4. Расшивка и заделка всех трещин, швов и каверн
5. Грунтование в 2 слоя влагостойким праймером
6. Армирование углов, швов и вводов тканью
7. Нанесение мембраны в 3 слоя с расходом 1,5-2,0 кг/м²
8. Устройство прижимной стяжки или штукатурки по сетке
9. Монтаж приточно-вытяжной вентиляции

Вентиляция как часть системы

Даже идеальная мембрана не спасёт подвал без вентиляции. Остаточная влага в бетоне и конденсат на стенах создают сырость и плесень. Приточно-вытяжная вентиляция удаляет влагу из воздуха и поддерживает микроклимат. Расчёт вентиляции делает специалист по проекту подвала.

4.4.7. Гидроизоляция стен подвала

Типичные проблемы стен

При устройстве гидроизоляции стен подвала приходится решать следующие задачи: капиллярный подсос влаги через кирпичную кладку, протечки через стыки блоков ФБС, высолы на поверхности, трещины усадки. Каждая проблема требует своего решения, но основа всегда одна: полимерная мембрана с армированием.

Подготовка кирпичных стен

Кирпичная кладка более пористая, чем бетон, и требует особого подхода. Поверхность штукатурим цементно-песчаным раствором по сетке, создавая ровное прочное основание. После набора прочности штукатурки (14 суток) грунтуем и наносим полимерную мембрану. Силикатный кирпич обрабатываем флюатирующими составами перед мембраной.

Подготовка стен из ФБС

Стены из фундаментных блоков имеют множество стыков, каждый из которых - потенциальное место протечки. Каждый стык расшиваем, обеспыливаем, грунтуем и армируем тканью с мастикой. После этого наносим сплошную мембрану по всей поверхности стены. Особое внимание уделяем углам и примыканиям к полу.

4.4.8. Гидроизоляция подвала дома и гаража

Особенности подвалов в частных домах

Гидроизоляция подвала дома выполняется по тем же принципам, что и в промышленных зданиях, но с учётом ограниченного бюджета заказчика. Оптимальная схема для частного дома: наружная полимерная мембрана + пристенный дренаж + дренажная подушка под полом. Если раскопка невозможна, делаем внутреннюю мембрану с прижимной стяжкой и вентиляцией.

Для подвалов в домах важно правильно организовать ливневую канализацию: вода с крыши должна отводиться минимум на 3-5 м от фундамента. Иначе дренаж не справится с объёмом, и вода пойдёт в подвал через любые слабые места.

Особенности подвалов в гаражах

Гидроизоляция подвала гаража имеет свою специфику. Гаражи часто строятся в кооперативах с плотной застройкой, поэтому раскопка периметра невозможна. Приходится делать внутреннюю мембрану с усиленной схемой. Кроме того, в смотровых ямах и подвальных помещениях гаражей скапливаются пары ГСМ и солей, которые агрессивно действуют на обычные материалы. Применяем полимерные мастики с высокой химстойкостью.

Смотровая яма в гараже

Смотровая яма - это отдельный объект с особыми требованиями. Глубина 1,8-2 м, постоянное воздействие воды и солей. Схема защиты: полимерная мембрана в 3 слоя, армирование всех углов и швов, защитная штукатурка по сетке. Вентиляция ямы обязательна: без неё сырость и коррозия автомобиля.

4.4.9. Гидроизоляция пола в подвале

Почему пол требует отдельного внимания

Гидроизоляция пола в подвале работает под максимальным гидростатическим давлением. Вода поднимается снизу и давит на плиту пола. Без защиты пол постепенно насыщается влагой, появляется сырость, плесень и разрушение стяжки. Решение: мембрана по основанию с заходом на стены 100-150 мм, затем стяжка от 50 мм.

Пирог пола в подвале

Технология устройства пола

1. Уплотнение грунта основания
2. Устройство дренажной подушки из щебня 200 мм
3. Бетонная подготовка 100 мм
4. Грунтование основания праймером
5. Нанесение полимерной мембраны в 2-3 слоя с заходом на стены
6. Разделительный слой из плёнки или геотекстиля
7. Стяжка 50-70 мм с армированием
8. Финишное покрытие по назначению помещения

4.4.10. Типичные ошибки монтажа

Ошибки при наружной гидроизоляции

1. Недостаточная глубина раскопки. Мембрана должна идти от подошвы до цоколя. Если она обрывается выше, вода пройдёт ниже кромки и попадёт в подвал.

2. Отсутствие защиты мембраны. При обратной засыпке камни и строительный мусор прокалывают покрытие. Обязательно применяем геотекстиль или плиты ЭППС.

3. Прерывистый контур. Мембрана должна быть сплошной, без разрывов в углах, стыках и вводах коммуникаций. Каждый разрыв - это будущая протечка.

4. Отсутствие дренажа. Без пристенного дренажа мембрана работает под постоянным давлением, и её ресурс сокращается в 2-3 раза.

Ошибки при внутренней гидроизоляции

1. Работа по влажному основанию. Полимерная мастика требует сухого бетона. Просушиваем подвал тепловыми пушками до остаточной влажности не более 4%.

2. Отсутствие праймера. Без грунтовки адгезия мембраны к бетону снижается, и под давлением воды покрытие отслаивается.

3. Недостаточное армирование. Углы, швы и стыки обязательно армируются тканью. Без этого мембрана рвётся при температурных деформациях конструкции.

4. Отсутствие вентиляции. Даже идеальная мембрана не спасёт от конденсата без приточно-вытяжной вентиляции.

4.4.11. Расход материалов и расчёт объекта

Ориентировочный расход на 1 м²

Расход герметиков для швов и трещин

Для заделки трещин, формирования галтелей и герметизации вводов труб используются полиуретановые герметики. Ниже приведён ориентировочный расход (количество погонных метров шва, которое можно заполнить одной тубой) в зависимости от сечения шва.

Что нужно для расчёта объекта

Технолог компании Си Би Ай бесплатно подготовит схему пирога и смету по следующим данным:

• Чертёж фундамента с размерами и глубиной заложения
• Тип основания (бетон, блоки ФБС, кирпич)
• Уровень грунтовых вод (данные инженерной геологии)
• Состояние конструкции (трещины, протечки, высолы)
• Возможность раскопки периметра
• Назначение подвала (техническое, жилое, склад)

Для получения расчёта оставьте заявку в форме обратной связи с приложением фото и чертежей объекта. Все материалы доступны в каталоге продукции.

4.4.12. Эксплуатация и обслуживание

Срок службы системы

Полимерная мембрана на фундаменте служит 25-50 лет при правильной технологии и условиях эксплуатации. Производитель заявляет «одну обработку на весь срок службы фундамента», что подтверждается 20-летним опытом применения материалов в России.

Правила эксплуатации подвала

• Поддержание работы приточно-вытяжной вентиляции
• Регулярные осмотры стен и пола (2 раза в год)
• Контроль работы дренажной системы и ливневой канализации
• Своевременный локальный ремонт дефектов мембраны
• Избегание механических повреждений покрытия

Локальный ремонт

При появлении локальной протечки расшиваем дефект, обеспыливаем, грунтуем и заделываем мастикой с армирующей тканью. Ремонт выполняется той же системой материалов, что и основное покрытие, поэтому адгезия между старым и новым слоями сохраняется.

20 часто задаваемых вопросов технологу по фундаментам и подвалам
