Полиуретановые системы для долговечного результата

Праймер VL — однокомпонентный полиуретановый грунт глубокого проникновения для сухих оснований (влажность <4%), металла и старого битума, работает при температурах до −25°C. Праймер WB — двухкомпонентный водно-эпоксидный праймер для влажных оснований (до 20%), работает как влагобарьер и держит отрицательное гидростатическое давление. Правило выбора: сухое основание — VL, влажное или при высоком УГВ — WB.

При +20°C и влажности 50%: полимеризация до отлипа — 6–8 часов, интервал между слоями — 12–24 часа, лёгкая пешеходная нагрузка — через 12 часов после последнего слоя. Полный набор прочности занимает 7 дней — именно столько нужно ждать перед заполнением бассейна водой, укладкой плитки или обратной засыпкой фундамента. При +10°C сроки увеличиваются в 1,5–2 раза. Главная ошибка монтажа — нанесение следующего слоя на невысохший предыдущий, это приводит к пузырям и отслоению.

Гиперруф 270 требует сухого основания (остаточная влажность не более 4%) — иначе полиуретан реагирует с влагой, образуя пузыри и ослабляя адгезию. Для влажных оснований (до 20%) применяется двухкомпонентный Праймер WB как влагобарьер: он наносится первым слоем, полимеризуется, и только затем кладётся мастика. Альтернатива — силан-модифицированная мастика Ластофлекс СТ или гибридный герметик Эластобонд, которые полимеризуются от влаги и работают даже под водой.

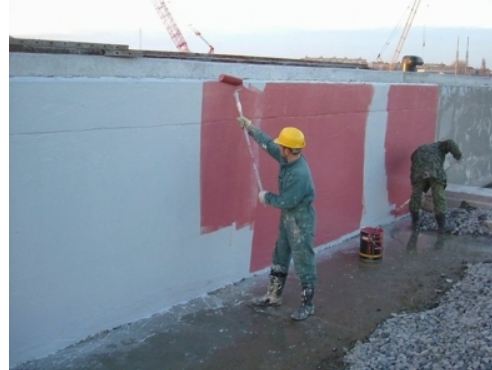

Нормативный расход на готовую мембрану — 1,5–2,0 кг/м², распределённых на 2–3 слоя по 0,5–0,7 кг/м² каждый. Суммарная толщина сухого покрытия должна быть не менее 1,5 мм, на участках с высоким гидростатическим давлением — до 2 мм. Сокращение расхода приводит к мембране тоньше 1 мм, которая не держит давление воды и рвётся при деформациях основания. Контроль качества — нанесение 2–3 слоёв контрастных цветов: если виден нижний слой, участок нужно докрасить.

Да, технология отработана и широко применяется. Ключевой момент — создание адгезионного слоя: на последний ещё липкий слой мастики Гиперруф 270 набрасывается сухой кварцевый песок мелкой фракции. После полимеризации неприлипшие песчинки удаляются, получается шероховатая поверхность с вкраплённым песком — идеальная основа для плиточного клея. Клей должен быть эластичным класса C2 и выше, специализированный для бассейнов. Затирка швов — эпоксидная или полимерцементная, стойкая к хлору.

Сначала устраняются активные течи, затем приступают к гидроизоляции. Алгоритм: 1) оценка ситуации и определение источников поступления воды; 2) остановка активных течей быстросхватывающимися составами или инъекционными полиуретановыми смолами; 3) при высоком УГВ — водопонижение или организация дренажа; 4) просушка тепловыми пушками до влажности не более 4%; 5) подготовка основания, грунтование Праймером WB, нанесение мембраны в 2–3 слоя; 6) прижимная стяжка или штукатурка по сетке. Наносить гидроизоляцию на активные течи категорически нельзя.

Армирование полиэфирной тканью обязательно в критических зонах: примыкания стен к полу, углы, холодные швы бетонирования, стыки блоков ФБС, вводы труб, трещины шириной более 0,5 мм, деформационные швы. Технология: первый слой мастики → укладка ткани с заходом 50–100 мм в обе стороны → прокатка валиком → второй слой мастики, полностью перекрывающий ткань. По сплошному полю армирование применяется на слабых и пылящих основаниях. Ткань увеличивает прочность мембраны в 3–5 раз и предотвращает разрывы при температурных деформациях.

Да, но с обязательной подготовкой и тестовым участком. Рыхлый и отслаивающийся битум удаляется до прочного слоя. Поверхность обеспыливается промышленным пылесосом, грунтуется Праймером VL. Делается тестовый участок 1 м²: после полимеризации проверяется адгезия надрывом — если разрыв происходит по телу мастики, а не по границе с битумом, можно работать по всей площади. При плохой адгезии старый битум удаляется полностью. Гиперруф 270 не содержит битумных компонентов и химически совместим со старыми битумными покрытиями.

При соблюдении технологии система на основе Гиперруф 270 служит 25 лет без потери свойств. Это подтверждено лабораторными испытаниями: эластичность 900±80%, предел прочности 7,45 Н/мм², стойкость к УФ 2500 часов без разрушения, адгезия к бетону >2,5 Н/мм², рабочая температура от −50 до +100°C, водонепроницаемость 1 м водяного столба в течение 24 часов. Полиуретан не гниёт, не подвержен биоразложению и стоек к почвенной химии. Фактический ресурс зависит от качества подготовки основания, расхода материала, защиты при обратной засыпке и работы дренажной системы. 20-летний опыт применения в России подтверждает заявленный ресурс.
